Kryogenní uzavírací ventil z nerezové oceli

JQF Valve je výrobce ventilů s více než 20 lety v Číně, který vyrábí především kulové kohouty, šoupátka, kulové ventily, klapky a solenoidové ventily. Naše vysoce kvalitní kryogenní šoupátko z nerezové oceli je speciálně navrženo pro extrémní provozní podmínky s teplotou média pod -46 °C. Je vhodný pro kryogenní média, jako je metan, zkapalněný zemní plyn, hexen, oxid uhličitý, kapalný amoniak, kapalný kyslík, kapalný dusík a kapalný vodík.

Odeslat dotaz

Popis výrobku

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Výkonové parametry

model		DZ40Y-16	DZ40Y-25
Pracovní tlak (MPa)		1.6	2.5
správná teplota (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
materiál	plnivo	Baptistické lano z tetrafluorethylenu azbestu
	Ruční kolo	QT450-10
	Vřetenový ořech	ZCuA110Fe3
	Dřík ventilu	1Cr18Ni9Ti
	Těsnění	Nízkoteplotní azbest

Vlastnosti

1. Neutralizace tlaku v dutině: Konstruovaný otvor pro vyrovnávání tlaku integrovaný do vstupního čela ventilu kryogenního šoupátka z nerezové oceli aktivně neutralizuje tlakové rozdíly a zabraňuje hromadění škodlivých médií v dutině ventilu.
2. Termodynamicky optimalizovaný kryt: Výška krytu se dynamicky vypočítává na základě profilu provozní teploty, aby byla zachována kompresní integrita těsnění vřetene během teplotního cyklu.
3. Tribologická kalibrace materiálu: Přesné specifikace materiálů těsnicího kroužku a těsnění zajišťují chemickou stabilitu ve specifikovaném rozsahu provozních teplot.
4. Záruka metalurgického výkonu: Chemické složení a krystalová struktura komponent jsou přísně ověřeny, aby byla zajištěna rázová houževnatost a tažnost v širokém rozsahu teplot.
5. Architektura univerzálního rozhraní: Různé standardní konfigurace přírub a možnosti morfologie těsnění pro kryogenní šoupátko z nerezové oceli splňují globální požadavky na integraci potrubí.

Hlavní tvar a připojovací rozměry

Jmenovitý průměr	Hlavní rozměry a připojovací rozměry
Jmenovitý průměr	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

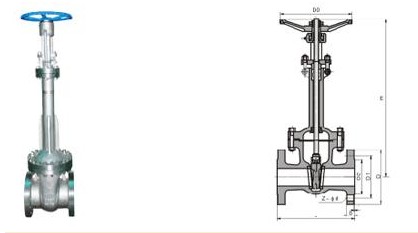

Obrázek struktury

Veškerý text, data a obrázky v tomto článku jsou pouze orientační. Pokud potřebujete vidět více výkonu produktu, velikost struktury, cenu a další podrobnosti. Kontaktujte nás prosím.
