1. Kontrola před instalací: Ověřte kompatibilitu materiálu ventilu s kapalným médiem, teplotou a tlakem. Zkontrolujte odolnou koncovku GB standardního nerezového šoupátka, zda není poškrábaná. Ujistěte se, že materiál těsnění splňuje požadavky použití a ověřte, že šrouby/matice splňují požadavky na pevnost.
2. Instalace Zarovnání: Netlačte silou. Nesouosost může vést k deformaci sedla ventilu, netěsnosti nebo strukturálnímu napětí. Podepřete potrubí nezávisle v blízkosti ventilu. Postupně utahujte šrouby ve tvaru hvězdy, dokud nedosáhnete rovnoměrného utahovacího momentu. Poté, co systém běžel 24–48 hodin, šrouby znovu utáhněte.
3. Provozní postupy: Vysoce kvalitní standardní šoupátko z nerezové oceli GB by mělo být zcela otevřeno nebo zcela uzavřeno – částečné otevření urychlí erozi sedla/desky ventilu vysokorychlostní kapalinou. Ovládejte pouze pomocí ručního kola; nikdy nepoužívejte klíč/páku. Vřeteno ventilu je nutné mazat čtvrtletně.
4. Testování a údržba: Po instalaci, před uvedením systému do provozu, by měla být provedena zkouška statického tlaku na standardním nerezovém šoupátku GB při 1,5násobku jmenovitého tlaku PN. Během testování by měl být ventil izolován od následného zařízení.
5.Skladování a manipulace: Ventily by měly být skladovány uvnitř a chráněny před vlhkostí. Před instalací by měly koncovky zůstat v nainstalované poloze.
1. GB Standard Stainless Steel Gate Valve je vyroben z austenitické nerezové oceli, která má vynikající odolnost proti korozi z oxidujících kyselých médií.
2. Když médium proudí skrz GB standardní nerezový šoupátkový ventil, směr proudění zůstává nezměněn, což má za následek nízký odpor kapaliny.
3. Směr pohybu brány je kolmý na směr proudění média, což má za následek nízký krouticí moment při otevírání a zavírání a ovládání bez námahy.
4. Směr proudění média je neomezený, bez narušení proudění kapaliny nebo snížení tlaku. Médium může proudit z obou stran šoupátka, čímž se dosáhne zamýšleného účelu. Je zvláště vhodný pro potrubí, kde se může měnit směr proudění média.
5. Standardní nerezový šoupátkový ventil GB je instalován svisle do těla ventilu, což má za následek krátkou konstrukční délku.
6. Standardní šoupátko z nerezové oceli GB má dobrý těsnící výkon. Při plném otevření je opotřebení těsnicí plochy minimální.
Specifikace designu: GB / T 12234
Délka konstrukce: GB / T 12221
Připojovací příruba: JB / T 79.1
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikace produktu: GB / T 12220
| Jmenovitý tlakPN（MPa) | věc | zkušební tlak (MPa) | Zapečetěno | |
| Zapečetěno (kapalina) | Těsnění (plyn) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiál pláště | Vhodná média | Použitelná teplota (℃) |
| Chromniklová titanová ocel (typ P) | Kyseliny dusičné | ≤200 |
| Chromnikl molybden titanová ocel (typ R) | Octová kyselina | ≤200 |
| Karoserie, kapota | Ventilová deska, sedlo | Dřík ventilu | Vřetenový ořech | plnivo | Ruční kolo |
| Chrom nikl titanová ocel | Nerezová ocel, nerezová ocel + slinutý karbid | Chromnikl-titanová nerezová ocel | Hliníkový bronz | teflonové | Kujné železo |
| Chrom nikl molybden titanová ocel | Nerezová ocel, nerezová ocel + slinutý karbid | Chromnikl-titanová nerezová ocel | Hliníkový bronz | teflonové | Kujné železo |

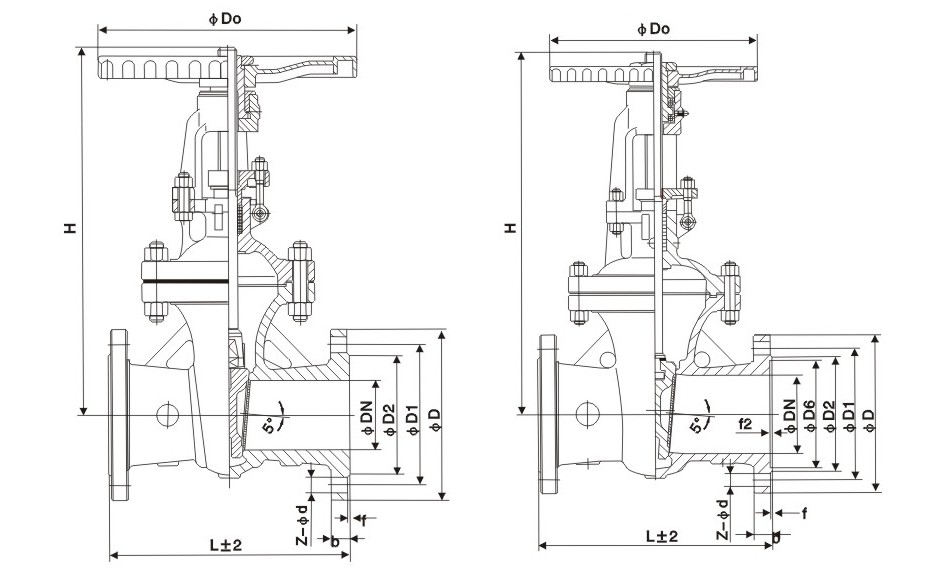

| Jmenovitý průměr | Hlavní rozměry a připojovací rozměry | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
