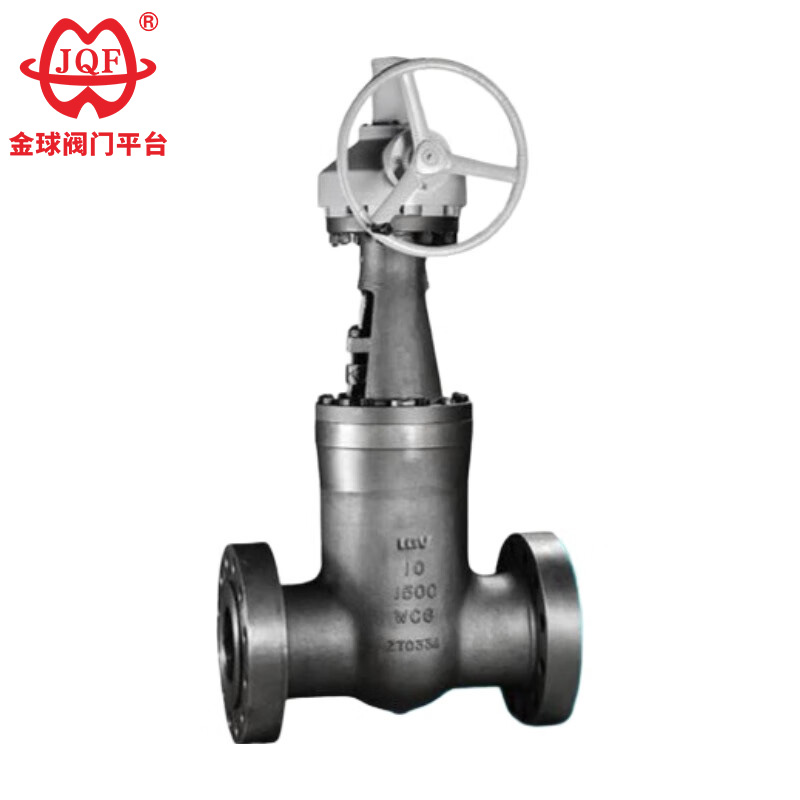

Vysokoteplotní šoupátka, známá také jako elektrárenské ventily, se primárně používají v potrubních systémech různých systémů v tepelných elektrárnách k uzavření nebo připojení média v potrubí. Použitelné médium: nekorozivní médium, jako je voda a pára.
Princip pohonu s nulovým třením vysokoteplotního šoupátka překonává vlastní omezení tradičních ventilů, jmenovitě postupné snižování integrity těsnění v důsledku opotřebení povrchu během provozu. Vysokoteplotní šoupátko se vyznačuje konstrukcí s horním vstupem, která umožňuje přímou online údržbu, zatímco potrubí zůstává pod tlakem, což výrazně snižuje prostoje zařízení a provozní náklady bez odtlakování systému.
Integrovaná konstrukce sedla zabraňuje zachyceným médiím ve vytváření nebezpečných přetlakových podmínek, eliminuje potenciální riziko nárůstu tlaku v komoře a zabraňuje porušování bezpečnostních předpisů.
Integrovaný systém pohonu s nízkým točivým momentem s pečlivě navrženou geometrií vřetene vyžaduje minimální ruční ovládání – i při vysokých tlakových rozdílech jej lze obvykle snadno ovládat pomocí kompaktního ručního kola.
Spolehlivost těsnění pramení z mechanicky poháněného klínového mechanismu, který vypočítává tah vřetene pro násilné spojení kotouče ventilu se sedlem. Toto spolehlivé mechanické spojení zajišťuje vzduchotěsné uzavření, neovlivněné kolísáním tlaku v potrubí, což zaručuje konzistentní výkon v různých provozních rozsazích. Současně tekutina v potrubí generuje rovnoměrný 360° tok mezní vrstvy po celém obvodu sedla, čímž zmírňuje erozní místa způsobená turbulentními nárazy a aktivně odplavuje usazeniny částic z kritických těsnících oblastí.
Ve srovnání s jinými produkty ventilů se vysokoteplotní šoupátka vyznačují vysokou teplotou a vysokým tlakem a jedinečným samotěsnícím designem. Čím vyšší tlak, tím spolehlivější těsnění. Vzhledem k výkonu a technickým vlastnostem tvoří speciální pracovní podmínky z produktu funkci, kterou nelze nahradit jinými produkty.
Design Standard: GB / T 12234-2007
Délka konstrukce GB / T 12221-2005
Připojení pro svařování na tupo velikost NB / T 4704-2014
Test a kontrola NB / T 4704-2014
Tlak - Teplota: NB / T 4704-2014
| model | PN | Pracovní tlak/MPa | správná teplota / ℃ | Vhodná média | Tělo |
| Z61Y-250 | 250 | 25 | ≤570 | pára | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | pára | WC9 |
| model | materiál | ||||
| Tělo | Ventilová deska | víčko | Kmenová matka | plnivo | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibilní grafit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Flexibilní grafit |
| DN | L | D | H | D0 | hmotnost/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Veškerý text, data a obrázky v tomto článku jsou pouze orientační. Pokud potřebujete vidět více výkonu produktu, velikost struktury, cenu a další podrobnosti. Kontaktujte nás prosím.
