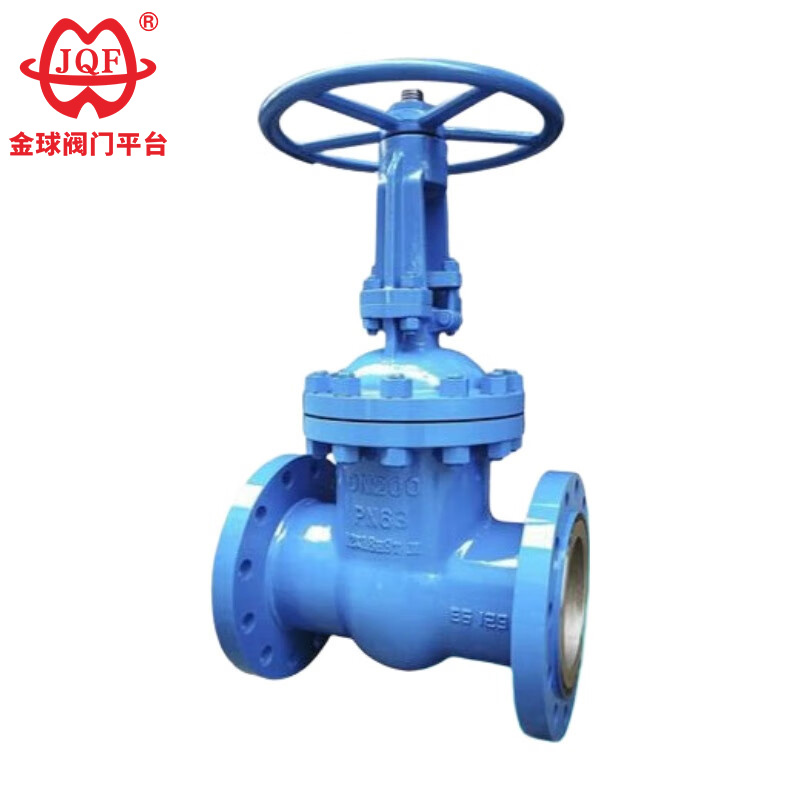

Továrna JQF Valve vyrábí vysoce kvalitní standardní přírubové šoupátka GB, které jsou široce používány v petrochemii, tepelné energii a dalších potrubích pro ropné produkty a páry jako otevírací a uzavírací zařízení pro připojení nebo odříznutí potrubních médií. Výběrem různých materiálů jsou přizpůsobená standardní přírubová šoupátka GB vhodná pro různá média, jako je voda, pára, olej, kyselina dusičná, kyselina octová, silná oxidační média a močovina, a jsou k dispozici ve verzích s ručním pohonem, s kuželovým převodem a elektrickým pohonem.
Kontroly před instalací
Ověřte kompatibilitu materiálu přírubových šoupátek standardu GB s tekutým médiem, teplotou a tlakem. Zkontrolujte čela přírub, zda nejsou poškrábaná, ujistěte se, že materiál těsnění odpovídá provozním podmínkám a ověřte, zda šrouby/matice splňují požadavky na pevnost.
Zarovnání instalace
Nikdy násilně nenastavujte přírubová šoupátka podle normy GB. Nesouosost způsobuje deformaci sedla, netěsnosti nebo strukturální napětí. Podepřete potrubí nezávisle v blízkosti ventilu. Postupně utahujte šrouby ve hvězdicovém vzoru pro rovnoměrný utahovací moment. Utahujte po 24–48 hodinách provozu systému.
Operační kázeň
Zcela otevřete nebo zcela zavřete standardní přírubové šoupátko GB – částečně otevřené polohy urychlují erozi sedla/šoupátka v důsledku vysokorychlostního proudění. Používejte pouze ruční kola; vyhněte se klíčům/pákám. Mazání vřetene (tukem třídy EP) je povinné čtvrtletně.
Testování údržby
Před uvedením systému do provozu hydrostaticky otestujte standardní přírubová šoupátka GB po instalaci při 1,5× jmenovité hodnotě PN. Během testování izolujte ventily od následného zařízení. Ročně: Zkontrolujte těsnost ucpávky, korozi vřetene a integritu přírubového spoje. Opotřebené těsnicí kroužky okamžitě vyměňte, abyste zastavili fugitivní emise.
Manipulace se skladováním
Ventily skladujte uvnitř, chraňte před vlhkostí. Koncové kryty ponechejte nasazené až do instalace.
1. Vysoce účinný design: Standardní přírubová šoupátka GB se vyznačují racionálně konfigurovanou konstrukcí, která efektivně využívá prostor a dosahuje vynikající stability těla ventilu, minimalizovaného odporu kapaliny a optimalizovaného průtokového koeficientu.
2. Prodloužená životnost těsnění: Rozhraní těsnění využívá nerezovou ocel a karbidový povlak, což minimalizuje opotřebení a výrazně prodlužuje životnost.
3. Spolehlivý a snadno ovladatelný: Pružné grafitové těsnění zajišťuje spolehlivou integritu těsnění, což má za následek hladký provoz a minimální provozní krouticí moment.
4. Všestranné způsoby ovládání: Standardní přírubová šoupátka GB jsou kompatibilní s různými ovládacími mechanismy, včetně ručních, pneumatických, elektrických a poháněných ozubenými koly, aby splňovaly požadavky různých aplikací.
5. Různé struktury: Dostupné v různých konstrukčních konfiguracích, včetně flexibilních klínových jednoduchých vrat, pevných klínových jednoduchých vrat nebo paralelních (dvojitých) vrat.
Specifikace designu: GB / T 12234
Délka konstrukce: GB / T 12221
Připojovací příruba: JB / T 79.1
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikace produktu: GB / T 12220
| Jmenovitý tlakPN（MPa) | věc | zkušební tlak (MPa) | Zapečetěno | |
| Zapečetěno (kapalina) | Těsnění (plyn) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiál pláště | Vhodná média | Použitelná teplota (℃) |
| uhlíková ocel (typ C) | Voda, pára, olej | ≤425 |
| Chromniklová titanová ocel (typ P) | Kyseliny dusičné | ≤200 |
| Chromnikl molybden titanová ocel (typ R) | Octová kyselina | ≤200 |
| Chrom-molybdenová ocel (typ I) | Voda, pára, olej | ≤550 |
| Karoserie, kapota | Ventilová deska, sedlo | Dřík ventilu | Vřetenový ořech | plnivo | Ruční kolo |
| Uhlíková ocel | Vysoce kvalitní uhlíková ocel + karbid nebo nerezová ocel | Chromová nerezová ocel | Hliníkový bronz | Grafitový azbestový obal | Kujné železo |
| Chrom nikl titanová ocel | Nerezová ocel, nerezová ocel + slinutý karbid | Chromnikl-titanová nerezová ocel | Hliníkový bronz | teflonové | Kujné železo |
| Chrom nikl molybden titanová ocel | Nerezová ocel, nerezová ocel + slinutý karbid | Chromnikl-titanová nerezová ocel | Hliníkový bronz | teflonové | Kujné železo |
| Chrom-molybdenová ocel | Legovaná ocel + karbid | Chrom-molybdenová ocel | Hliníkový bronz | Flexibilní azbest | Kujné železo |

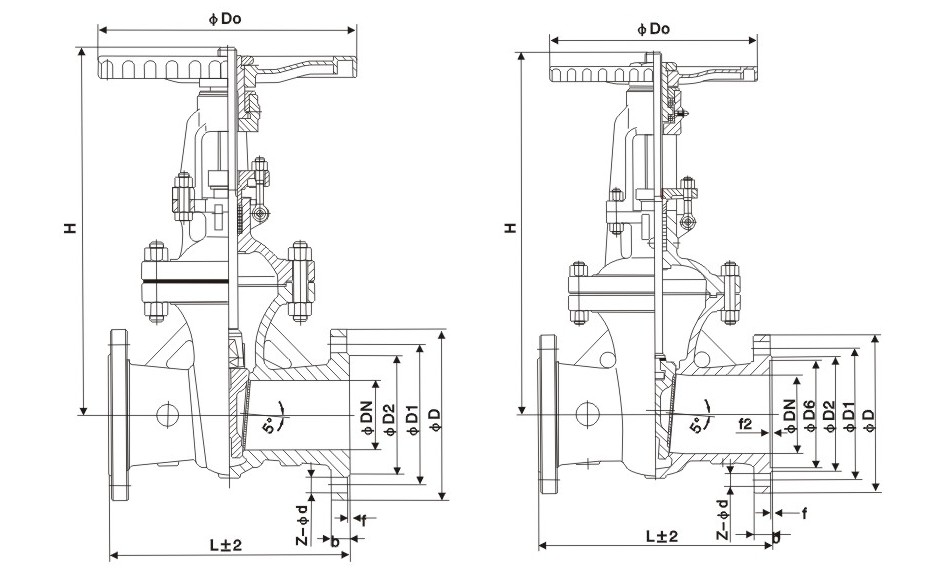

| Jmenovitý průměr | Hlavní rozměry a připojovací rozměry | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
