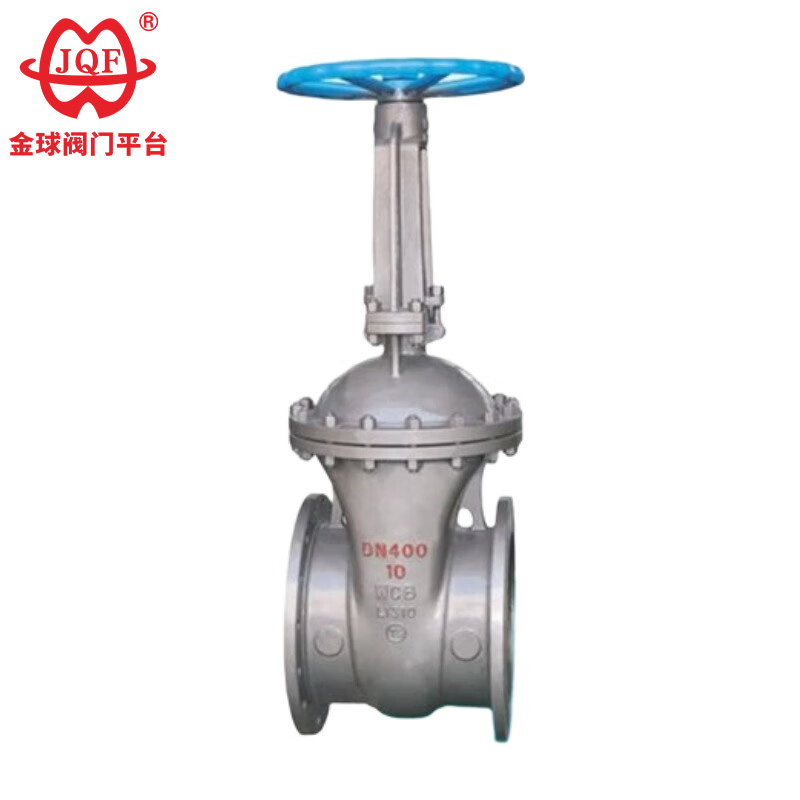

Vysoce kvalitní šoupátka z nerezové oceli API, navržená společností JQF Valve, profesionálním dodavatelem ventilů v Číně, se odlévají pomocí nejnovějšího procesu přesného lití ze siliky sol, což má za následek výjimečně dlouhou životnost ventilu. Tělo ventilu je vyrobeno z uhlíkové oceli (nebo nerezové oceli) a legované oceli, což usnadňuje instalaci a údržbu.
1. Nízký odpor kapaliny: Při plném otevření umožňuje šoupátko z nerezové oceli API přímý průtok média, minimalizuje odpor kapaliny a tím snižuje tlakovou ztrátu.
2. Těsnící plochy odolné proti opotřebení: Ve srovnání s šoupátky mají těsnicí plochy přizpůsobených šoupátek z nerezové oceli API menší tření a erozi.
3. Snadné otevírání a zavírání: Během otevírání a zavírání je pohyb brány kolmý na směr kapaliny, což vyžaduje menší hnací sílu, a proto vyžaduje méně úsilí při ovládání.
4. Jednoduchá struktura a široká použitelnost: Vysoce kvalitní šoupátka z nerezové oceli API mají jednoduchou strukturu, krátkou délku a snadno se vyrábějí, přizpůsobují se různým tlakům, teplotám a průměrům a jsou vhodné pro různá média a provozní podmínky.
5.Žádné turbulence: Při plném otevření umožňuje šoupátko z nerezové oceli API neomezený průtok média, zabraňuje turbulenci a podporuje provoz potrubí.
Design a výroba: API 600
Velikost příruby: ANSI B16,5
Délka konstrukce: ANSI B16.10
Tlak ~ Teplota: ANSI B16.34
Kontrola a testování: API 598
| Jmenovitý tlak (Lb) | Test pevnosti | Test vodního těsnění | Test těsnění plynu | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Karoserie, kapota, brána | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Těsnící plocha | Cr13 nebo slinutý karbid | Tělo (W) nebo slinutý karbid (Y) | ||||
| Představec a vnitřní části | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| plnivo | Flexibilní grafit | |||||
| Těsnění | Spirálově vinuté těsnění z nerezové oceli | |||||
| Vhodná média | Voda, pára, olej a tak dále | Kyselina dusičná a další korozivní média | Silná oxidační média | Kyselina octová a další korozivní média | ||
| správnou teplotu | -29~425℃ | -40~500 ℃ | ||||
| Jmenovitý průměr | Hlavní rozměry a připojovací rozměry | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
