Šoupátko s kuželovým ozubením

JQF Valve je čínský výrobce a dodavatel ventilů. Naše vysoce kvalitní šoupátka s kuželovým ozubením jsou typem ručního šoupátka, který pro otevírání a zavírání používá převodový mechanismus s kuželovým ozubením (soukolí s vinutím). Tato ozubená převodovka dosahuje efektu úspory práce a zvýšení točivého momentu, díky čemuž je vhodná zejména pro přesné a stabilní ovládání brány v podmínkách velkého průměru a vysokého tlaku. Naše šoupátka s kuželovým ozubením nabízejí významné cenové výhody.

Odeslat dotaz

Popis výrobku

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Použití produktu

Z540H, Z540Y, Z540W typ PN16 ~ PN160 ocelové klínové šoupátko poháněné kuželovým převodem vyrobené společností Lianggu valve Co., Ltd. Pohon s kuželovým ozubením, přírubové připojení, klínové elastické šoupátko. Materiál těsnící plochy sedla je povrchová svařovací slitina (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), nerezová ocel (11Z54 ~ 160R) Z540W-16R ~ 160R), jmenovitý tlak PN16 ~ PN160. Materiál těla ventilu je uhlíková ocel (Z540H-16C ~ 160, Z540Y-16C ~ 160), chrom-molybdenová legovaná ocel (Z540Y-16I ~ 160I), nerezová ocel (Z540W-16P ~ 160P, Z540Y-16P1, Z16 ~ 04R Z540Y- 16R ~ 160R) šoupátko.

Výhody produktu:

1. Přizpůsobená šoupátka s kuželovým ozubením se vyznačují pokročilými standardy, spolehlivým těsněním, vynikajícím výkonem a atraktivním vzhledem.
2. Klínovitá konstrukce desky ventilu pro flexibilní spínání.
3. Ventilová deska a sedlo jsou svařeny ze slitiny stellitu.
4. Vřeteno ventilu prochází kalením a temperováním pro zvýšenou odolnost proti korozi a opotřebení.
5. Multiple pipe flange standards and flange sealing surface types are available.
6. Vysoce kvalitní šoupátka s kuželovým ozubením jsou k dispozici v různých materiálech těla, aby vyhovovaly různým tlakům, teplotám a podmínkám média.

Výkonové parametry

model	PN	Pracovní tlak/MPa	Provozní teplota/℃	Vhodná média
Z540H-16C-160	16-160	1,6-16,0	≤425	Voda, pára, olej
Z540Y-16C-160	16-160	1,6-16,0	≤425	Voda, pára, olej
Z540H-16I-160	16-160	1,6-16,0	≤550	Pára, olej
Z540W-16P-40P	16-40	1,6-4,0	≤150	Korozivní média
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Korozivní média
Z540W-16R-40R	16-40	1,6-4,0	≤150	Korozivní média
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Korozivní média

Hlavní tvar a připojovací rozměry

Jmenovitý průměr	Hlavní rozměry a připojovací rozměry
Jmenovitý průměr	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

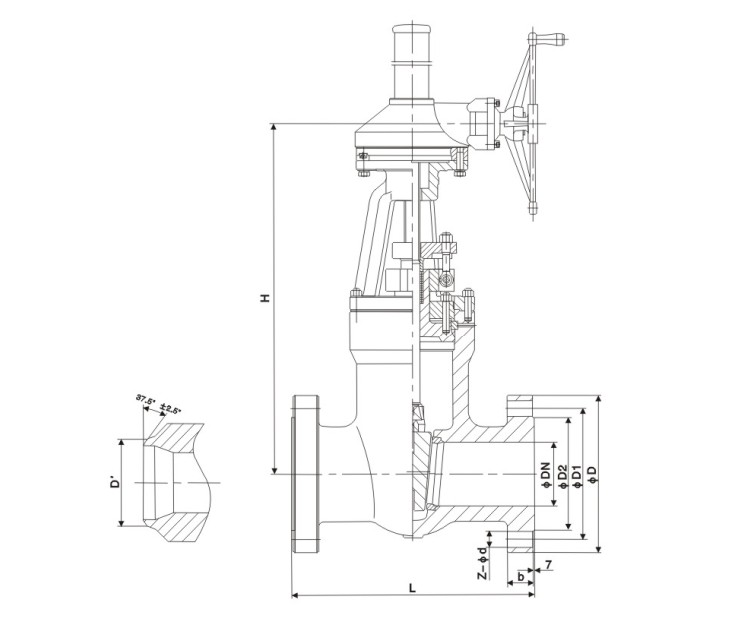

Obrázek struktury
