Specifikace designu: GB / T 12234
Délka konstrukce: GB / T 12221
Připojovací příruba: JB / T 79.1
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikace produktu: GB / T 12220
Elektrická šoupátka jsou vhodná pro aplikace, které vyžadují úplné otevření nebo úplné uzavření. Stručně řečeno, používají se jako vypínače, obvykle se instalují do potrubí jako izolační ventily a nejsou vhodné pro řízení průtoku. Když je ventil zcela otevřený, průchod je zcela volný, což umožňuje médiu proudit přímo skrz prakticky bez ztráty tlaku. Proto jsou ideální pro systémy, které upřednostňují nízké tlakové ztráty a vyžadují volnou dráhu průtoku.
1. Kompaktní konstrukce, rozumný design, dobrá tuhost ventilu, hladká dráha průtoku a nízký koeficient průtoku.
2. Těsnící plochy jsou vyrobeny z nerezové oceli a tvrdých slitin, které zajišťují dlouhou životnost.
3. Elektrické šoupátko používá flexibilní grafitové těsnění, které zajišťuje spolehlivé utěsnění a snadný a flexibilní provoz.
4. Elektrické šoupátko lze ovládat ručně, pneumaticky, elektricky nebo převodovkou.
5. K dispozici jsou tři konstrukční možnosti: flexibilní klínová jednoduchá brána, pevná klínová jednoduchá brána a dvojitá brána.
| Jmenovitý tlakPN（MPa) | věc | zkušební tlak (MPa) | Zapečetěno | |
| Zapečetěno (kapalina) | Těsnění (plyn) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiál pláště | Vhodná média | Použitelná teplota (℃) |
| uhlíková ocel (typ C) | Voda, pára, olej | ≤425 |
| Chromniklová titanová ocel (typ P) | Kyseliny dusičné | ≤200 |
| Chromnikl molybden titanová ocel (typ R) | Octová kyselina | ≤200 |
| Chrom-molybdenová ocel (typ I) | Voda, pára, olej | ≤550 |
| Karoserie, kapota | Ventilová deska, sedlo | Dřík ventilu | Vřetenový ořech | plnivo | Ruční kolo |
| Uhlíková ocel | Vysoce kvalitní uhlíková ocel + karbid nebo nerezová ocel | Chromová nerezová ocel | Hliníkový bronz | Grafitový azbestový obal | Kujné železo |
| Chrom nikl titanová ocel | Nerezová ocel, nerezová ocel + slinutý karbid | Chromnikl-titanová nerezová ocel | Hliníkový bronz | teflonové | Kujné železo |
| Chrom nikl molybden titanová ocel | Nerezová ocel, nerezová ocel + slinutý karbid | Chromnikl-titanová nerezová ocel | Hliníkový bronz | teflonové | Kujné železo |
| Chrom-molybdenová ocel | Legovaná ocel + karbid | Chrom-molybdenová ocel | Hliníkový bronz | Flexibilní azbest | Kujné železo |

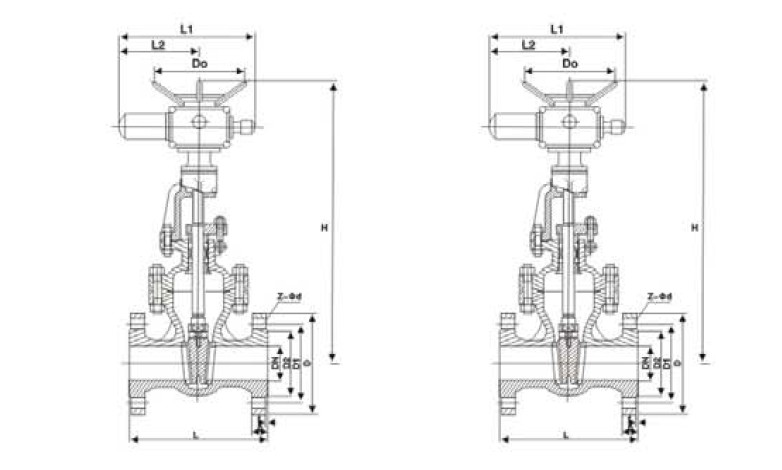

| Jmenovitý průměr | Hlavní rozměry a připojovací rozměry | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
