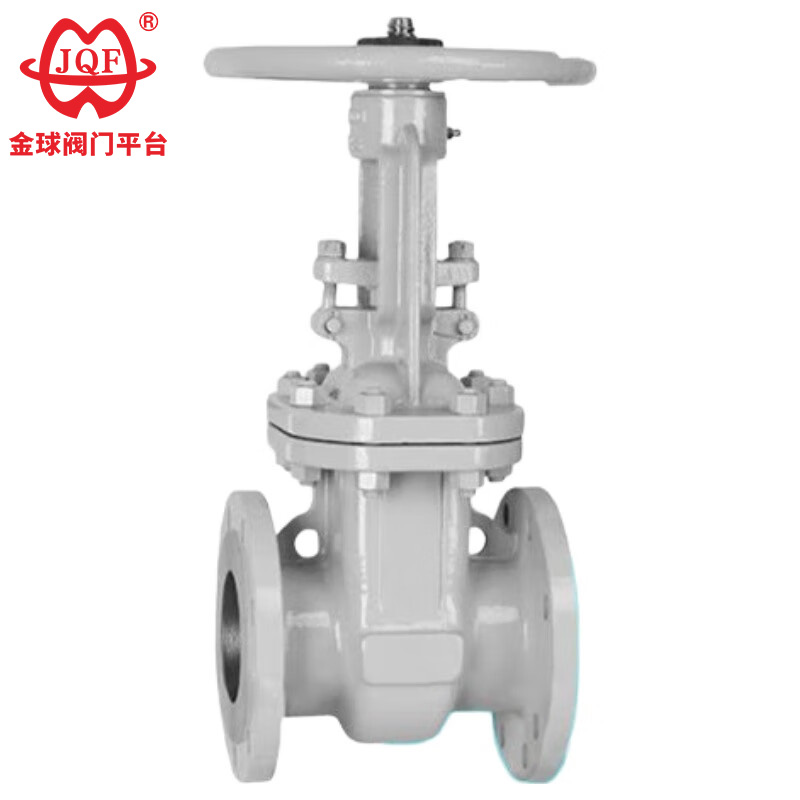

Ruský standardní šoupátko

JQF Valve je velký výrobce ventilů v Číně, který integruje vědecký výzkum, vývoj, design, výrobu, prodej a servis. Toto vysoce kvalitní ruské standardní šoupátko na skladě s nestoupajícím vřetenem je vyrobeno z tvárné litiny a je vybaveno pružným pryžovým těsnicím kroužkem, který zajišťuje spolehlivé utěsnění a trvanlivost. Jeho kompaktní konstrukce poskytuje vysokou tuhost a spolehlivost, zatímco pružná konstrukce brány zabraňuje deformaci při abnormálním zatížení nebo teplotách. Ventil je vybaven valivými ložisky pro snadné ovládání ve větších velikostech a podporuje přizpůsobené materiály a možnosti sedel, aby vyhovovaly různým provozním podmínkám.

Odeslat dotaz

Popis výrobku

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Prostorově optimalizovaná architektura dynamiky tekutin: Konstrukčně optimalizovaná konstrukce podvozku poskytuje tělu ventilu výjimečnou tuhost a geometrii proudění bez překážek, čímž se minimalizuje pokles tlaku.
2. Pokročilý kompozitní těsnící povrch: Ruský standardní šoupátkový ventil využívá patentovanou metalurgickou technologii ke kombinaci slitin odolných proti korozi s matricí z karbidu wolframu, čímž dosahuje výjimečně dlouhé životnosti, která daleko přesahuje průmyslové standardy.
3. Operační systém vřetene bez tření: Anizotropní grafitové ucpávkové kroužky zajišťují těsnění vřetene s nulovým únikem a zároveň poskytují jasné ovládání s nízkým kroutícím momentem pro snadné a snadné ovládání.
4. Integrace vícerežimového ovládání: Ruský standardní šoupátkový ventil nabízí komplexní kompatibilitu ovládání, včetně ručních ručních kol, pneumatických pohonů, elektromotorů a planetových reduktorů, což umožňuje univerzální nasazení.
5. Platforma konfigurovatelné topologie disku ventilu: Tři různé konfigurace těsnění: flexibilní jednoduché vtoky přizpůsobivé tlaku, pevné jedno vtoky s vysokým zatížením a obousměrné dvojité paralelní vtoky.

Implementační standardy

Specifikace designu: GB / T 12234
Délka konstrukce: GB / T 12221
Připojovací příruba: r0CT12815-08-I
Test a kontrola: JB / T 9092
Tlak - Teplota: GB / T 9131
Identifikace produktu: GB / T 12220

Výkonové parametry

Jmenovitý tlakPN（MPa)	věc	zkušební tlak (MPa)		Zapečetěno
Jmenovitý tlakPN（MPa)	věc	Zapečetěno (kapalina)	Těsnění (plyn)	Zapečetěno
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Vhodné médium a použitelná teplota

Materiál pláště	Vhodná média	Použitelná teplota (℃)
uhlíková ocel (typ C)	Voda, pára, olej	≤425
Chromniklová titanová ocel (typ P)	Kyseliny dusičné	≤200
Chromnikl molybden titanová ocel (typ R)	Octová kyselina	≤200
Chrom-molybdenová ocel (typ I)	Voda, pára, olej	≤550

Materiál hlavní části

Karoserie, kapota	Ventilová deska, sedlo	Dřík ventilu	Vřetenový ořech	plnivo	Ruční kolo
Uhlíková ocel	Vysoce kvalitní uhlíková ocel + karbid nebo nerezová ocel	Chromová nerezová ocel	Hliníkový bronz	Grafitový azbestový obal	Kujné železo
Chrom nikl titanová ocel	Nerezová ocel, nerezová ocel + slinutý karbid	Chromnikl-titanová nerezová ocel	Hliníkový bronz	teflonové	Kujné železo
Chrom nikl molybden titanová ocel	Nerezová ocel, nerezová ocel + slinutý karbid	Chromnikl-titanová nerezová ocel	Hliníkový bronz	teflonové	Kujné železo
Chrom-molybdenová ocel	Legovaná ocel + karbid	Chrom-molybdenová ocel	Hliníkový bronz	Flexibilní azbest	Kujné železo

Hlavní tvar a připojovací rozměry

Jmenovitý průměr	Hlavní rozměry a připojovací rozměry
Jmenovitý průměr	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

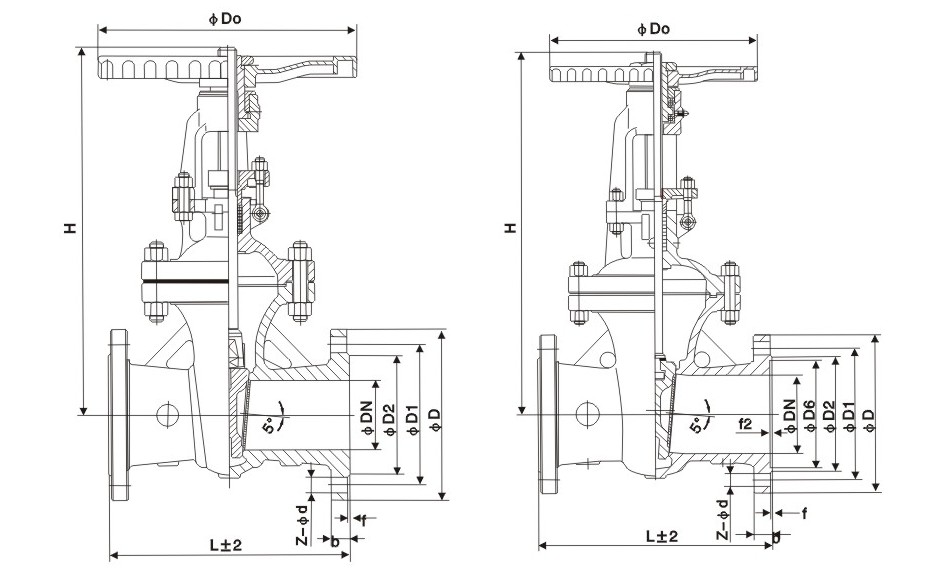

Obrázek struktury

Hot Tags: Ruský standardní šoupátkový ventil, Čína, přizpůsobený, kvalitní, odolný, pokročilý, výrobce, dodavatel, továrna, skladem
