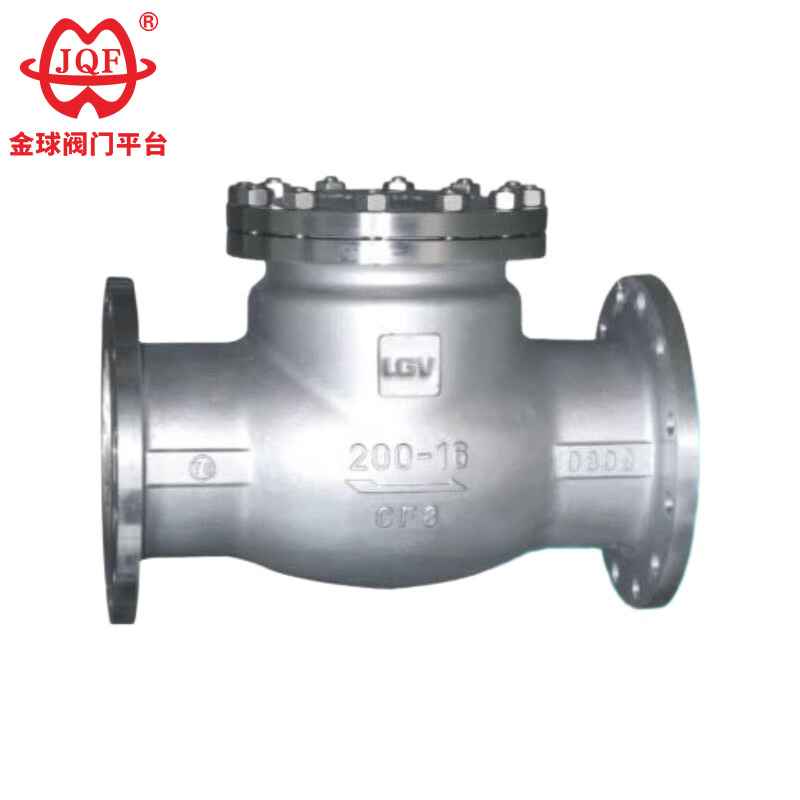

Jinqiu Valve, profesionální výrobce zpětných ventilů z nerezové oceli v Číně, který vyrábí zpětné ventily z nerezové oceli, jejichž vahadla využívají kulovou spojovací strukturu na spoji vahadla a kotouče ventilu. To umožňuje kotouči ventilu mít určitý stupeň volnosti v rozsahu 360 stupňů a poskytuje vhodnou kompenzaci mikropoloh.
Tyto ventily jsou široce používány v chemickém, metalurgickém a farmaceutickém průmyslu. Nerezové zpětné ventily typu H44W a H44Y se používají v potrubních systémech především k zamezení zpětného toku média, zabránění zpětnému chodu čerpadla a jeho hnacího motoru a zabránění úniku média do nádob. Zpětné ventily lze také použít v potrubí, kde může být tlak vyšší než v hlavním nebo pomocném systému.
1. Nízká tlaková ztráta: Konstrukce zpětného ventilu z nerezové oceli s plným otvorem zajišťuje minimální odpor proudění při otevření, což šetří energii v systému.
2. Plně automatický provoz: Zpětný ventil z nerezové oceli nevyžaduje žádné externí napájení ani ruční zásah; funguje pouze na základě průtoku a tlaku v potrubí.
3. Spolehlivé těsnění: Nabízí sedlo kov na kov nebo pružné (měkké) sedlo, které zabraňuje zpětnému toku.
4. Robustní a jednoduchý design: Zpětný ventil z nerezové oceli má málo pohyblivých částí, vysokou spolehlivost a vyžaduje minimální údržbu.
| model | H44W-16P~250 | |
| Pracovní tlak (MPa) | 1,6~25 | |
| správná teplota (℃) | ≤550 | |
| Vhodná média | Slabé korozivní médium | |
| materiál | Karoserie, kapota, disk | Chromnikl-titanová nerezová ocel |
| Těsnící plocha | Tělo utěsněno | |
| Název dílu | Název materiálu | |||
| Tělo | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| víčko | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ventilová deska | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Těsnící plocha | Tělo / STL | Tělo / STL | Tělo / STL | Tělo / STL |
| Hřídel ventilu | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Těsnění | Flexibilní grafit | Flexibilní grafit | Flexibilní grafit | Flexibilní grafit |
| šroub | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Matice | A194 8 | A194 8M | A194 8 | A194 8M |
| Provozní teplota | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Vhodná média | Slabě žíravý | Slabě žíravý | Slabě žíravý | Slabě žíravý |
| Jmenovitý průměrDN | Hlavní rozměry a připojovací rozměry | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
