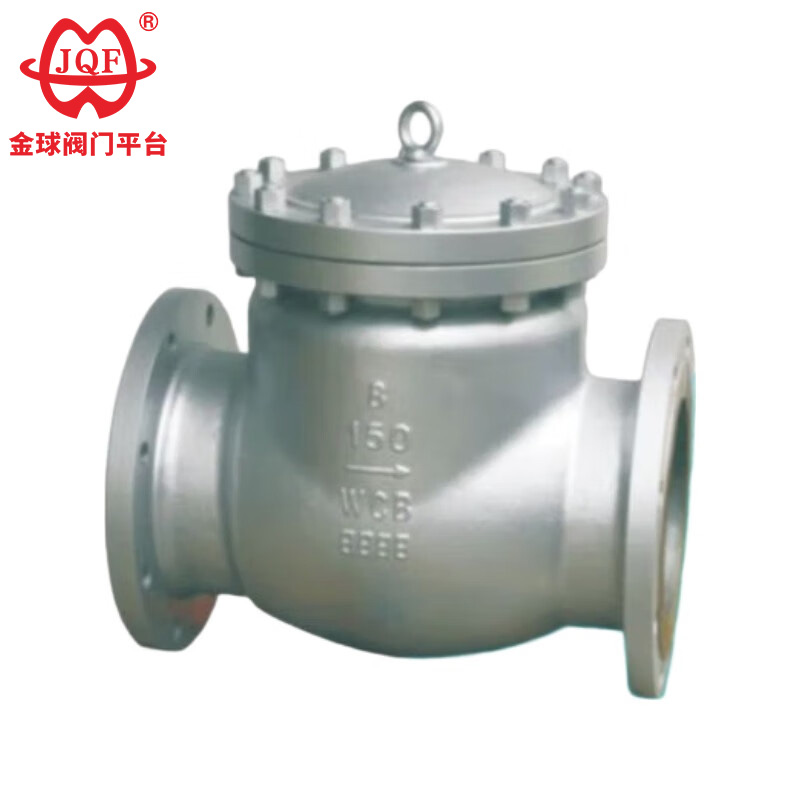

Jinqiu Valve, profesionální výrobce zpětných ventilů v Číně, naše zpětné ventily API jsou navrženy a vyrobeny zcela podle amerických norem. Tyto ventily se vyznačují esteticky příjemnou strukturou a pokročilou technologií. Zpětné ventily API automaticky otevírají a zavírají kotouč ventilu na základě průtoku samotného média, aby se zabránilo zpětnému toku. Jsou také známé jako jednocestné ventily, zpětné ventily nebo zpětné ventily. Jejich hlavní funkcí je zabránit zpětnému toku média, zabránit reverzaci čerpadla a hnacího motoru a zabránit úniku média uvnitř nádoby.
1. Nízký odpor průtoku: Když je zpětný ventil API plně otevřený, dráha průtoku je téměř bez překážek, což má za následek nízký pokles tlaku.
2. Rychlé uzavření a zabránění zpětnému toku: Pákový chod kotouče ventilu umožňuje rychlou odezvu a uzavření i při začátku zpětného toku.
3. Široká použitelnost: Vhodné pro širokou škálu průměrů potrubí, od DN50 do DN1200 a více.
| Sériové číslo | název projektu | parametr | |||||
| 1 | Jmenovitý tlakPN（MPa) | 150 LB | 300 LB | 600 LB | 900 LB | 1500 LB | 2500 LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Tlak na zkoušku pevnosti pláště | Jmenovitý tlak při pokojové teplotě 1,5krát | |||||
| 3 | Vysokotlaký zkušební tlak těsnění | Jmenovitý tlak při pokojové teplotě 1,1 krát | |||||
| 4 | Pracovní tlak při pokojové teplotě | Stiskněte ASME B16.34 jmenovitý tlak a teplotu | |||||
| designové standardy | Délka konstrukce | Velikost přírubového připojení | Test a kontrola | Referenční tlak a teplota |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Název dílu | Název materiálu | |||||
| Tělo | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| víčko | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Ventilová deska | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Těsnící plocha | 13Cr/STL | STL | Tělo / STL | Tělo / STL | Tělo / STL | Tělo / STL |
| Hřídel ventilu | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Těsnění | Flexibilní grafit | Flexibilní grafit | Flexibilní grafit | Flexibilní grafit | Flexibilní grafit | Flexibilní grafit |
| šroub | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Matice | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Provozní teplota | -29~425℃ | -29~540 ℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Vhodná média | pára | pára | Slabě žíravý | Slabě žíravý | Slabě žíravý | Slabě žíravý |
| Jmenovitý průměr | velikost | ||||||||
| m | v | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
