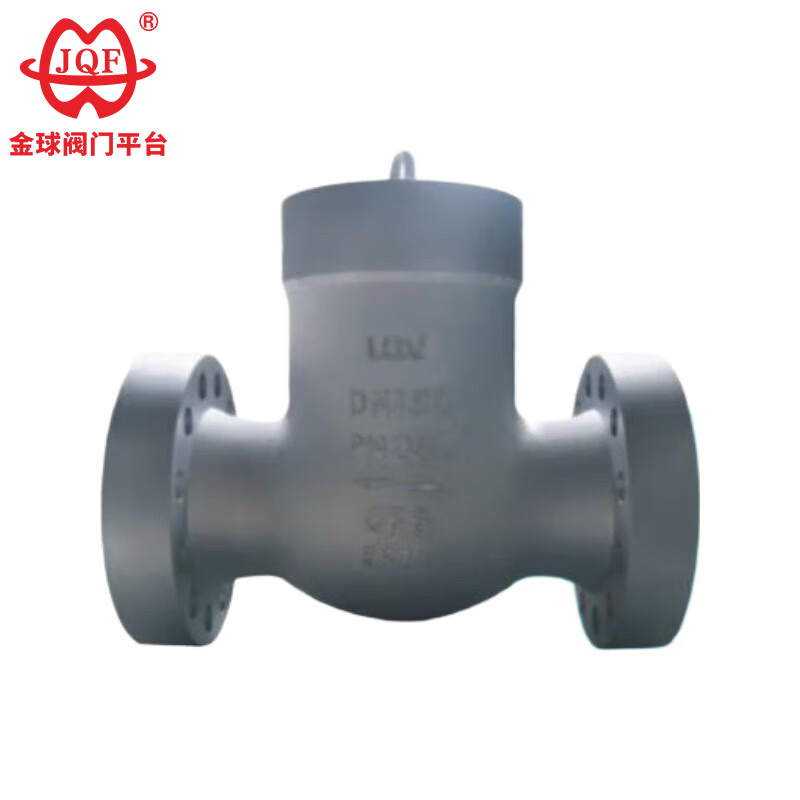

Odsávací pneumatický zpětný ventil

Jinqiu Valve primárně vyrábí a prodává kulové kohouty, klapkové ventily, šoupátka, zpětné ventily, příruby a další produkty. Naše vysoce kvalitní a přizpůsobené odsávací pneumatické zpětné ventily jsou vyráběny podle norem GB, ANSI, JIS a DIN a jejich hlavní výhody spočívají ve spolehlivém utěsnění a účinném potlačení vodních rázů. Naše produkty nabízejí dobrou cenovou výhodu a pokrývají většinu částí Číny a také trhy Evropy, jihovýchodní Asie a Středního východu. Těšíme se, že se staneme vaším dlouhodobým partnerem v Číně.

Odeslat dotaz

Popis výrobku

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Vícenásobné připojení konců, způsoby připojení VCR/kompresní šroubení/zásuvka/zásuvka jsou volitelné.
2. Celosvařované provedení, bez vnitřních závitů.
3. Těsnící kroužek FKM zajišťuje možnost utěsněného spínání.
4. Dopředný průtok může být generován, když je vstupní tlak nižší než 0,14 bar (2 PSIG).
5. Může být uzavřen, když je protitlak menší než 0,4 bar (2 PSIG).
6. Standardní průměrná vnitřní drsnost povrchu je Ra20 uin. (0,5 um), elektrolytické leštění na drsnost Ra10 uin. (0,25 um) je volitelný.

Poznámka

Pneumatický zpětný ventil odsavače je určen pouze pro řízení směru proudění a nikdy by neměl být používán jako bezpečnostní odblokovací zařízení.
Pokud nebyl pneumatický zpětný ventil odsavače po určitou dobu otevřen, jeho počáteční otevírací tlak může být vyšší než nastavený otevírací tlak.
H64Y typ 1500 (Lb) ~ 2500 (Lb) zpětný ventil pro vysokoteplotní svařování na tupo pro třídu 1500 ~ 2500 Lb, provozní teplota -29 ~ 570 ℃ ropné, chemické, tepelné elektrárny a další podmínky potrubí.

H64Y-1500Lb hlavní tvar a připojovací rozměry

Jmenovitý průměr PNS (in)	Rozměry a připojovací rozměry			hmotnost
Jmenovitý průměr PNS (in)	d	L	H	hmotnost
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb hlavní tvar a připojovací rozměry

Jmenovitý průměrPNS(in)	Rozměry a připojovací rozměry			hmotnost
Jmenovitý průměrPNS(in)	d	L	H	hmotnost
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

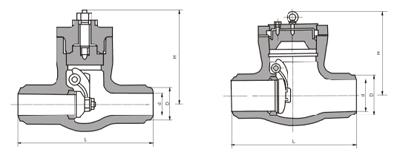

Obrázek struktury
