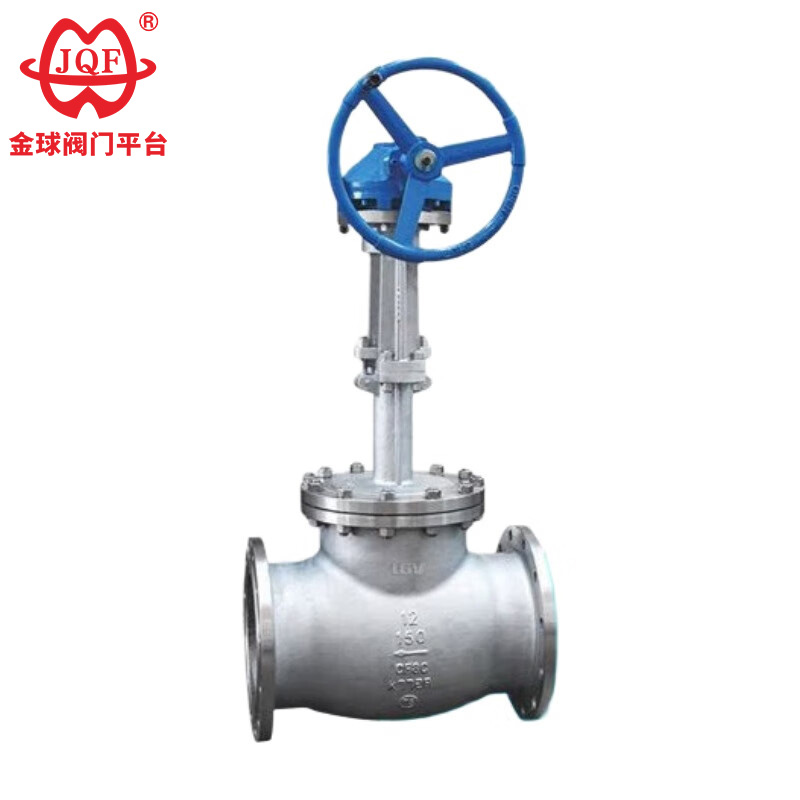

Nízkoteplotní kulový ventil s kuželovým převodem

JQF Valve je profesionální vysoce kvalitní výrobce nízkoteplotních kulových ventilů s kuželovým ozubením, který se specializuje na výzkum, vývoj, výrobu, prodej a servis průmyslových ventilů. Tento nízkoteplotní kulový ventil s kuželovým převodem je vhodný pro systémy řízení v zařízeních pro skladování a přepravu kryogenních kapalin. Vyznačuje se flexibilním přepínáním a spolehlivým těsněním a lze jej také použít v jiných systémech správy kryogenních a nízkoteplotních médií. Naše produkty procházejí přísným testováním kvality, přičemž na každý krok dohlíží profesionální personál, aby byla zajištěna dokonalost produktu. Kromě toho si společnost JQF Valves vydobyla silnou pověst v různých průmyslových odvětvích. Výběr JQF znamená získání odborných znalostí v oboru ventilů a pneumatických pohonů, profesionální služby zákazníkům a nepřetržitou technickou podporu. Ať už potřebujete jednu komponentu nebo kompletní sestavu ventilu, můžeme vyhovět vašim potřebám.

1. Těleso ventilu nízkoteplotního ventilu s kuželovým ozubením je vyrobeno z tvárné litiny třídy III, která má vysokou pevnost, dobrou houževnatost a vynikající odolnost proti korozi.
2. Elektrostatický adsorpční povlak používá práškovou epoxidovou pryskyřici, která účinně blokuje korozivní média a vykazuje vynikající odolnost proti opotřebení, odolnost proti vysokým teplotám a odolnost vůči životnímu prostředí.
3. Zesílené tělo ventilu zajišťuje stabilní výkon ventilu; celková antioxidační úprava zabraňuje rzi a korozi.

Výkonné standardy

Design a výroba: JB / T7749-95
Délka struktury: GB / T12221-89
Konektor: GB / T9113-2000, HG20592-97, SH3406-96GB / T12224-89
Kontrola a test: JB / T7749-95

Hlavní vzhled a rozměry připojení

Jmenovitý průměr	Hlavní vnější rozměry a připojovací rozměry							H
	L	D	D1	D2	b	Z-d	D0	-46 ℃	-101 ℃	-196 ℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
