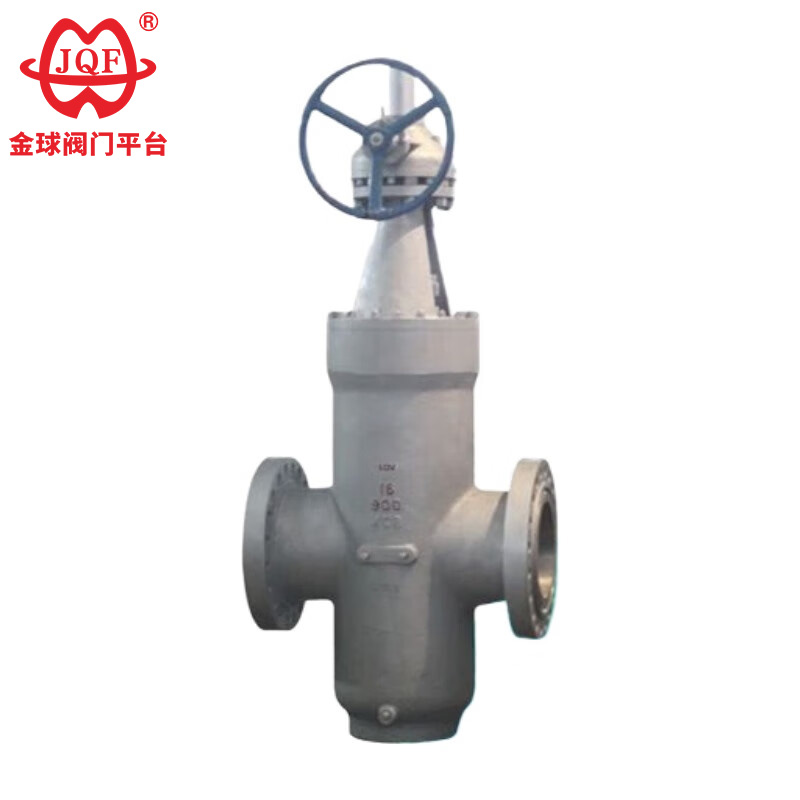

Plochý uzavírací ventil

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Provedení s plným otvorem pro minimální průtokový odpor
2. Čištění potrubí pomocí kartáče,
3.Plovoucí sedlo pro obousměrné těsnění
4. Nízký otvírací a zavírací moment
5. Snadná obsluha a mechanismy pro odlehčení tlaku a vstřikování maziva pro zajištění vysoké bezpečnosti
6. Výkon s nulovým únikem.

Použití produktu

JQF Valve vyrábí ploché šoupátkové ventily, typ posuvného ventilu. Uzavíracím prvkem může být jednoduchá brána nebo dvojitá brána s rozpínacím mechanismem mezi nimi. Tlak šoupátka proti sedlu ventilu je řízen tlakem média působícího na plovoucí šoupátko nebo plovoucí sedlo ventilu. V případě dvoušoupátka tento tlak doplňuje expanzní mechanismus mezi dvěma šoupátky.

Kategorie produktů

Strukturální vlastnosti

1. Plovoucí obousměrné těsnění
Přizpůsobené ploché sedlo šoupátka umožňuje obousměrné otevírání a zavírání, což zajišťuje spolehlivé utěsnění a flexibilní provoz.
2. Tvrdý vodicí materiál odolný proti korozi
Brána je vybavena vodicími lištami pro přesné polohování a těsnící plocha je nastříkána protierozní vrstvou z karbidu wolframu.
3. Návrh odporu s nulovým průtokem
Odolnost plochého šoupátka proti vysokému tlaku; při plném otevření se přímý průtokový kanál blíží trubce stejného průměru (průtokový odpor ≤ 0,03).
Vícestupňové těsnění s kompozitním těsněním na vřetenu ventilu snižuje koeficient tření o 40 %.
4. Dvoustupňový těsnící mechanismus
Při zavírání ve směru hodinových ručiček:
Střední tlak tlačí na sedlo vstupního ventilu, aby vytvořilo primární těsnění.
Vrata tlačí na sedlo výstupního ventilu a tvoří dvojité těsnění.
5. Revoluční online údržba
Struktura dvojitého těsnění umožňuje výměnu zranitelných částí bez přerušení výroby; tato technologie vede u podobných produktů na domácím i mezinárodním trhu.
6. Progresivní ovládání otevírání a zavírání
Při otevírání proti směru hodinových ručiček se brána zvedá a vodicí otvor se postupně překrývá s kanálem, čímž je dosaženo 100% úplného otevření v krajní poloze.

Návrhové standardy

Návrh a výroba norem: JB/T 5298
Standardní délka konstrukce: JB / T 5298
Standardní připojovací příruba: GB / T 9113
Tlaková teplota: GB / T 12224-2005
Testovací standardy: GB / T 13927-2008, JB / T 5298

Výkonové parametry

Hlavní tvar a připojovací rozměry

Obrázek struktury
