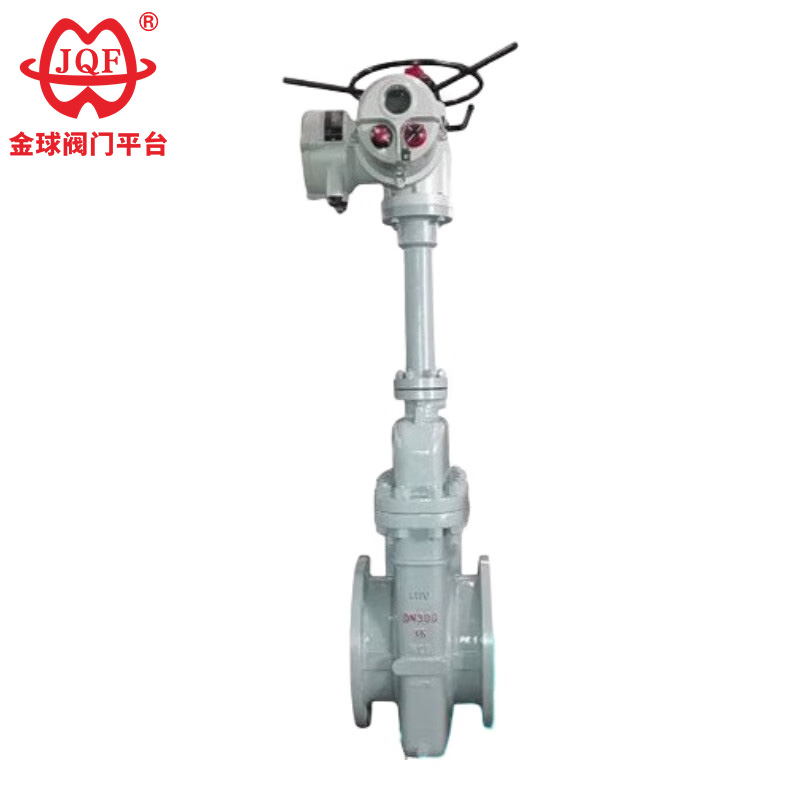

Elektrický plochý šoupátko

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Klasifikace podle způsobu ovládání: Ruční paralelní šoupátko, pneumatické paralelní šoupátko, elektrické paralelní šoupátko
2. Klasifikace podle aplikačních scénářů: Paralelní šoupátko clonového typu, paralelní šoupátko bez clony, paralelní šoupátko specifické pro ropná pole, paralelní šoupátko pro přepravu potrubím, paralelní šoupátko plynového systému

Strukturální vlastnosti

1. Plovoucí obousměrné těsnění
Plovoucí sedlo elektrického plochého šoupátka umožňuje obousměrné otevírání a zavírání, což zajišťuje spolehlivé utěsnění a flexibilní provoz.
2. Vodicí materiál odolný proti korozi
Brána je vybavena vodicími lištami pro přesné polohování a těsnící plocha je potažena antikorozní vrstvou z karbidu wolframu.
3. Návrh odporu s nulovým průtokem
Těleso ventilu elektrického plochého šoupátka má vysokou tlakovou odolnost; při plném otevření se přímá průtoková cesta blíží dráze potrubí stejného průměru (průtokový odpor ≤0,03).
Vřeteno ventilu používá vícestupňové těsnění s kompozitním těsněním, které snižuje koeficient tření o 40 %.
4. Dvoustupňový těsnící mechanismus
Při zavírání ve směru hodinových ručiček:
Střední tlak tlačí na sedlo vstupního ventilu, aby vytvořilo primární těsnění.
Vrata tlačí na sedlo výstupního ventilu a tvoří dvojité těsnění.
5. Revoluční online údržba
Konstrukce s dvojitým těsněním umožňuje výměnu opotřebitelných dílů bez přerušení výroby; tato technologie vede mezi podobnými produkty na domácím i mezinárodním trhu.
6. Progresivní ovládání otevírání a zavírání
Při otevírání proti směru hodinových ručiček se brána zvedá a vodicí otvor se postupně překrývá s kanálem, čímž je dosaženo 100% úplného otevření v krajní poloze.

Návrhové standardy

Výkonové parametry

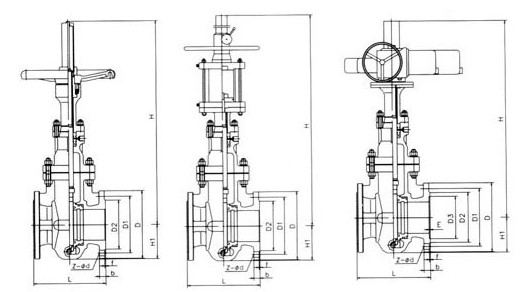

Hlavní tvar a připojovací rozměry

Obrázek struktury
