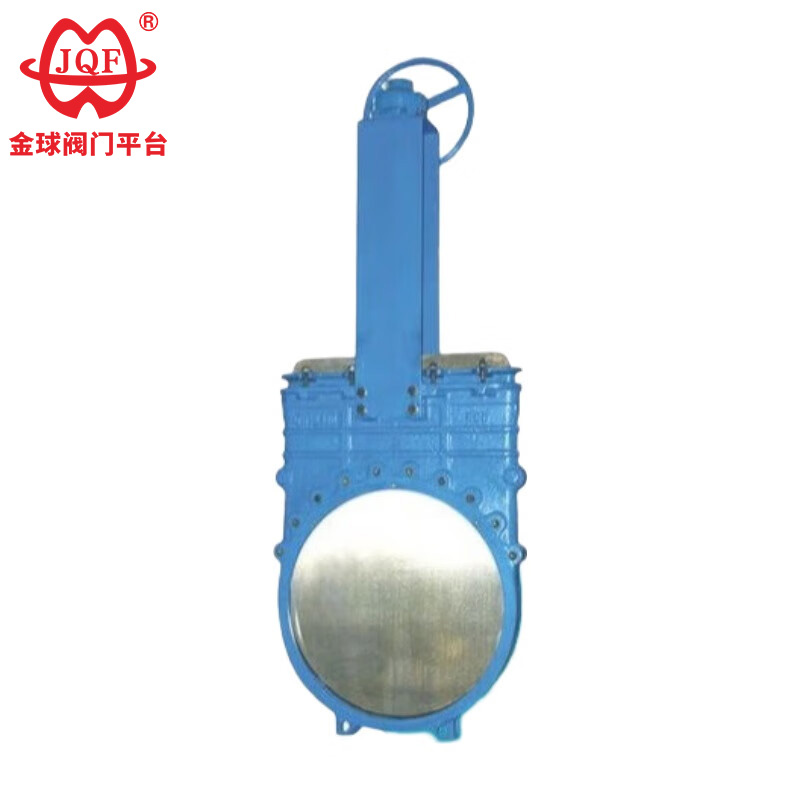

Nožové šoupátkové ventily

1. Inteligentní ovládání s více režimy: Nožový šoupátko má režimy místního i dálkového ovládání a lze jej podle potřeby rozšířit o indikaci vzdálené polohy a centrální řídicí systém clusteru.
2. Lehký a inovativní design: Tělo ventilu je vyrobeno z uhlíkové oceli, což snižuje hmotnost přibližně o 20 % - 30 % ve srovnání s tradičními šoupátky, což výrazně snižuje zátěž při instalaci a údržbě.
3. Optimalizovaná účinnost systému: Účinně zlepšuje těsnost otevírání a zavírání a spolehlivost těsnění potrubních systémů, maximalizuje potlačení rizik úniku a přispívá ke koordinovanému rozvoji energetické účinnosti výroby a ochrany životního prostředí.
4. Průlom v technologii keramického těsnění: Těsnicí povrch nožového šoupátka používá keramické materiály vysoce odolné proti opotřebení a korozi v kombinaci s procesem zalévání, které mají vynikající odolnost proti korozi a vynikající odolnost proti opotřebení, což výrazně prodlužuje životnost ventilu. Jeho celková nákladová efektivita je více než 10krát vyšší než u běžných ventilů.

Vlastnosti

1. Nízký odpor kapaliny. Koeficient odporu nožového šoupátka je stejný jako u části potrubí stejné délky.
2. Tento ventil má jednoduchou konstrukci, malou velikost a nízkou hmotnost.
3. Těsné a spolehlivé těsnění. V současné době je plast široce používán jako těsnicí povrchový materiál pro kulové ventily, který nabízí dobrý těsnicí výkon a široké použití ve vakuových systémech.
4. Nožová šoupátka se snadno obsluhují a rychle se otevírají/zavírají. Vyžadují pouze otočení o 90° z plně otevřené do plně zavřené, což usnadňuje dálkové ovládání.
5. Dlouhá životnost: Rozumný výběr materiálu a konstrukční řešení zajišťují stabilní provoz po desetiletí ve vodních podmínkách.
6. Vysoká hospodárnost: Vyspělá technologie, velkosériová výroba a nízké náklady na pořízení a údržbu.

Návod k instalaci a použití

Použití a údržba

1. Zákaz odpružení a prevence kolize: Zvedání pomocí ručních kol, rukojetí a převodových mechanismů je přísně zakázáno. Vyhněte se jakémukoli vnějšímu dopadu.
2. Specifikace svislé instalace: Dvojité šoupátko musí být instalováno svisle (dřík ventilu svisle, ruční kolo nahoře).
3. Pořadí činnosti obtokového ventilu: Při otevírání šoupátka obtokovým ventilem musí být nejprve aktivováno obtokové zařízení (k vyrovnání rozdílu vstupního a výstupního tlaku a snížení odporu při otevírání).
4. Požadavky na instalaci pohonu: Instalace šoupátek s převodovým mechanismem musí přísně dodržovat technické specifikace v návodu k produktu.
5. Pravidelný mazací systém: Často používaná nožová šoupátka by měla být mazána alespoň jednou za měsíc.

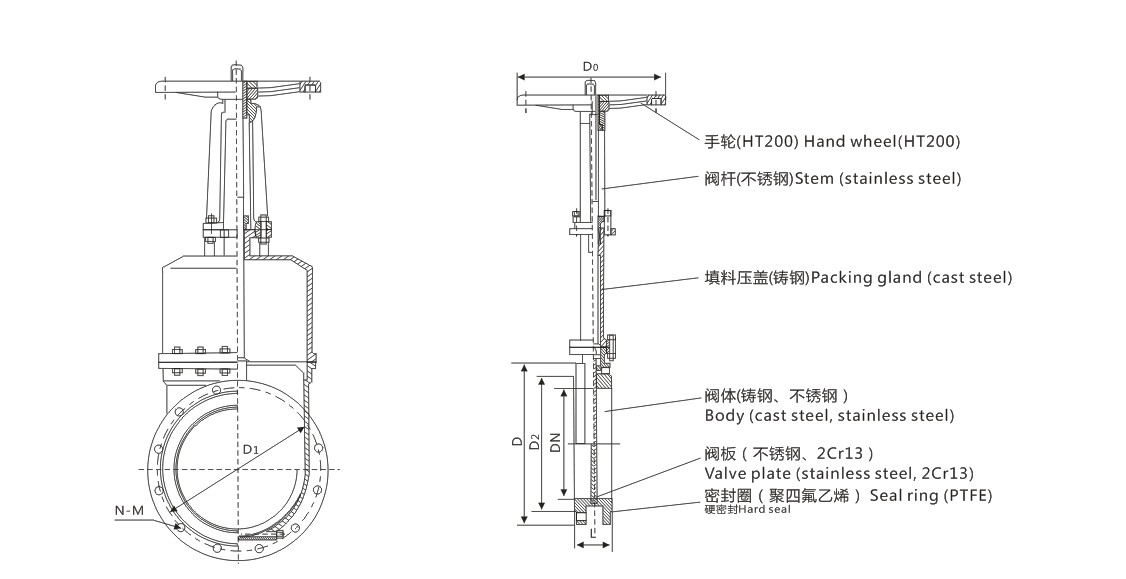

Hlavní tvar a připojovací rozměry

Obrázek struktury
