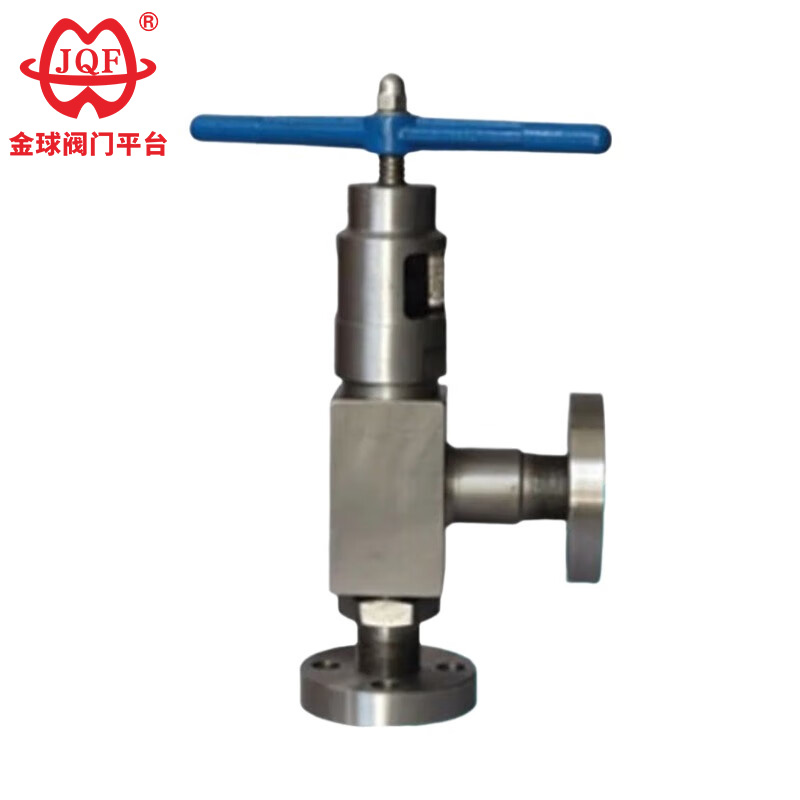

Kulový ventil vysokotlakého úhlového typu

JQF Valve je továrna na ventily a výrobce v Číně, kteří se zabývají servisem a obchodem s kulovými ventily z nerezové oceli a uhlíkové oceli, šoupátky, kulovými ventily, zpětnými ventily atd. Tento odolný vysokotlaký úhlový typ kulového ventilu využívá špičkovou globální technologii ventilů a je ideální pro použití v systémech výroby syntetického čpavku a chladicích systémech závodů na výrobu hnojiv. Je odolný a snadno se udržuje. Poskytujeme komplexní řešení vysoce kvalitních ventilů zákazníkům po celém světě.

Odeslat dotaz

Popis výrobku

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

Proč si vybrat nás?

Široký výběr modelů:
Nabízíme širokou škálu průměrů vysoce kvalitních vysokotlakých úhlových ventilů od DN15 do DN200, stejně jako různé tlakové třídy, jako je 1,6MPa a 2,5MPa (viz tabulka specifikací výše), aby vyhovovaly vašim různým požadavkům na uspořádání potrubí a tlak.
Perfektní servisní podpora:
Odborná konzultace: Náš technický tým vám může poskytnout podporu při výběru, aby bylo zajištěno, že ventil dokonale odpovídá vašemu systému.
Zajištění kvality: Poskytujeme jasnou záruční dobu pro naše produkty a podporujeme testování vzorků.
Pohodlná logistika: Silné svazkové balení, klíčové komponenty mají jasný barevný kód, můžete je pohodlně počítat a instalovat na místě, můžeme také zajistit efektivní mezinárodní přepravu.

Implementační standardy

Dodržujte pravidla	NORMA
Design a výroba	GB 12233/GB 12235
Délka konstrukce	GB 12221/JB96 (Dlouhá řada)
Délka konstrukce	GB78/JB79 (GB, HG, SH)
Tlaková zkouška	GB/T 13927
Znamení	GB 12220
Dostupnost	GB/T12252

Rohový ventil / škrticí klapka Velikost hlavního připojení 1,6MPa

DN	L	D	D1	D2	f	b	z-φd	Dělat	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

Rohový ventil / škrticí klapka Velikost hlavního připojení 2,5 MPa

DN	L	D	D1	D2	f	b	z-φd	Dělat	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850

Hot Tags: Vysokotlaký úhlový typ kulového ventilu, Čína, přizpůsobený, kvalitní, odolný, pokročilý, výrobce, dodavatel, továrna, skladem
